Обзор продукта

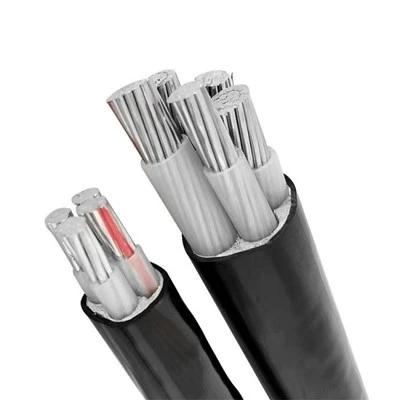

Кабель из сшитого полиэтилена с алюминиевым проводником и изоляцией из сшитого полиэтилена YJLV представляет собой высокоэффективное-бронированное изделие для передачи электроэнергии, специально разработанное для распределения электроэнергии, фотоэлектрических систем и электростанций. Являясь алюминиевым токопроводящим кабелем премиум-класса, в качестве проводника используется алюминий высокой-чистоты, что обеспечивает стабильную электропроводность и-экономическую эффективность, полностью отвечая строгим требованиям к передаче электроэнергии со стороны глобальных промышленных покупателей. Этот кабель High Armor оснащен настраиваемыми типами брони (SWA/STA/AWA/ATA) и двойной изоляцией из сшитого полиэтилена и защитной оболочкой из ПВХ, что эффективно противостоит внешним механическим повреждениям, коррозии и влаге, обеспечивая длительную-надежную работу в различных суровых рабочих условиях. Благодаря широкому диапазону настраиваемых сечений и конфигураций жил он адаптируется к уровням напряжения низкого, среднего и высокого напряжения, обеспечивая гибкие решения для проектов различного масштаба.
Технические характеристики
|
Параметр |
Спецификация |
Параметр |
Спецификация |
|
Модель |
ЮЖЛВ |
Номинальное напряжение |
8,7кВ, 10кВ, 15кВ, 20кВ, 26кВ, 33кВ, 35кВ |
|
Материал проводника |
Алюминий |
Изоляция/Куртка |
Сшитый полиэтилен/ПВХ |
|
Рабочая температура |
90 градусов |
Цвет |
Черный |
|
Поперечное сечение |
1,5–630 мм² (настраиваемый) |
Основной |
1/2/3/4/3+1/5/3+2/4+1 |
|
Тип брони |
SWA/STA/AWA/ATA (по индивидуальному заказу) |
Тип напряжения |
НН/СН/ВН |
|
Минимальное количество заказа |
100 метров |
Сертификаты |
КСС, ИСО, CE |
|
Таможенная служба |
Поддержка OEM и ODM |
Источник |
Хэбэй, Китай |
|
Приложение |
Распределение электроэнергии, фотоэлектрические системы, электростанции |
Тип кабеля |
Бронированный кабель с алюминиевым сердечником |
Функции
Рабочая температура — это максимальная номинальная рабочая температура проводника, составляющая 90 градусов; максимальная температура при коротком замыкании не должна превышать 250 градусов, а продолжительность не должна превышать 5 секунд; температура монтажа и прокладки – минимальная температура монтажа и прокладки кабеля, составляющая не менее 0 градусов; для кабелей, проложенных по воздуху-, температура окружающей среды составляет 40 градусов; для грунтовых-кабелей температура окружающей среды составляет 25 градусов.
|
Характеристики и параметры одножильного-кабеля с алюминиевой жилой и изоляцией из сшитого полиэтилена в ПВХ-оболочке |
|||||
|
Номинальная-площадь поперечного сечения |
Толщина изоляции |
Толщина оболочки |
Прибл. в целом |
Прибл. масса |
Максимальное сопротивление проводника постоянному току при 20 градусах |
|
мм2 |
мм |
мм |
мм |
кг/км |
Ом/км |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Основные преимущества и сценарии применения
Алюминиевый проводящий кабель отличается жилой из алюминия высокой-чистоты, что не только снижает потери при передаче энергии, но и снижает затраты на закупки, что делает его экономически-эффективным выбором для покупателей со всего мира. Являясь профессиональным кабелем High Armor, его настраиваемая армированная структура (SWA/STA/AWA/ATA) обеспечивает надежную механическую защиту, предотвращая повреждения от внешнего воздействия, сжатия и коррозии во время установки и эксплуатации. Комбинация двойной изоляции из сшитого полиэтилена и оболочки из ПВХ повышает изоляционные характеристики и износостойкость, обеспечивая безопасную и стабильную передачу энергии даже в суровых промышленных условиях.
Благодаря диапазону поперечного сечения 1,5–630 мм² и многожильным конфигурациям алюминиевый проводящий кабель может быть адаптирован для удовлетворения конкретных потребностей проектов низкого, среднего и высокого напряжения. Этот кабель High Armor широко используется в системах распределения электроэнергии, фотоэлектрических электростанциях и электростанциях, обеспечивая надежную поддержку электропитания как для крупных-промышленных проектов, так и для сценариев передачи электроэнергии от малого-до-среднего уровня. Поддерживаемый услугами OEM и ODM и минимальным объемом заказа 100-метров, он предлагает гибкие и экономичные варианты закупок для промышленных покупателей по всему миру, помогая им сократить затраты на проект и повысить операционную эффективность.
